Command Queue

CommandQueue 是直接 File / Artboard / StateMachineInstance API（在其他文档中介绍）的异步、线程安全替代方案。你的应用线程会将命令入队（加载文件、推进状态机、转发指针事件），然后由 CommandServer 工作线程在渲染线程上取出并执行这些命令。

适用场景：

  • 你的应用线程和渲染线程是分离的，并且你不想跨线程调用直接 API。
  • 你想要一个与 GPU 线程解耦的 Rive 内容线程。
  • 你需要为 File / Artboard / StateMachineInstance 对象提供跨线程边界的、稳定的基于句柄的标识。

如果你的渲染循环和应用逻辑已经在同一个线程上，请优先使用直接 API —— CommandQueue 会引入你并不需要的间接层和监听器机制。

架构​

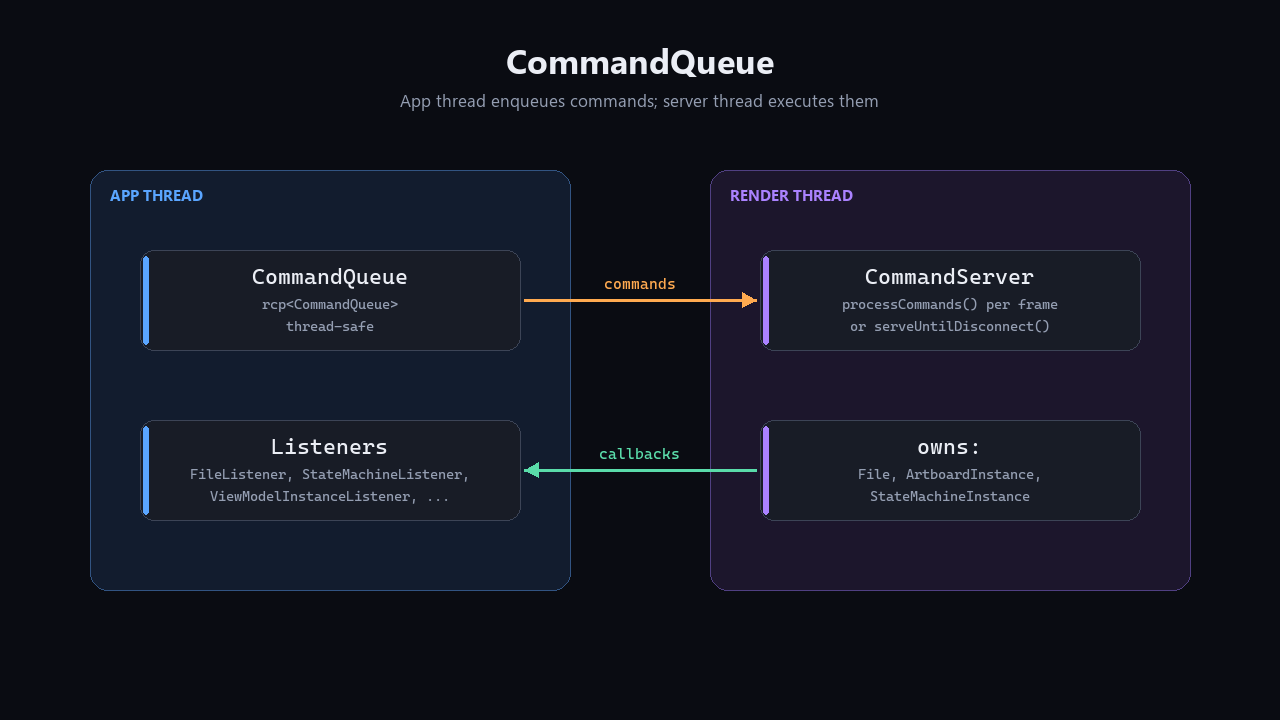

CommandQueue 架构：应用线程上的 CommandQueue 将命令发送到渲染线程上的 CommandServer；CommandServer 拥有真实的 File、ArtboardInstance 和 StateMachineInstance 对象；服务器再通过应用线程上的监听器返回结果。

  • CommandQueue 是引用计数的（rcp<CommandQueue>），并且是线程安全的。应用线程持有一个引用；服务器持有另一端。
  • CommandServer 拥有真实的 File、ArtboardInstance 和 StateMachineInstance 对象。它们永远不会离开渲染线程。
  • 所有跨线程标识符都是带类型的句柄：FileHandle、ArtboardHandle、StateMachineHandle、ViewModelInstanceHandle、RenderImageHandle、FontHandle、AudioSourceHandle。应用线程持有句柄；服务器将它们解析为真实对象。
  • 异步结果（文件已加载、状态机已稳定、图像已解码）会通过针对句柄注册的监听器回调返回。

设置 Queue 和 Server​

#include "rive/command_queue.hpp"
#include "rive/command_server.hpp"

// Shared between threads.
rcp<CommandQueue> queue = make_rcp<CommandQueue>();

在渲染线程上创建 CommandServer 并驱动它：

// `factory` is your Factory* — usually your RenderContext.
CommandServer server(queue, factory);

// Drain pending commands once per frame...
server.processCommands();

// ...or block on a dedicated thread until disconnect.
// server.serveUntilDisconnect();

processCommands() 是非阻塞的 —— 在每一帧之前调用它。serveUntilDisconnect() 是用于工作线程的运行循环变体：它会阻塞等待命令，并在应用线程调用 queue->disconnect() 后返回。

加载文件并创建状态机​

以下所有调用都发生在应用线程上。它们会将命令入队并立即返回句柄 —— 实际工作会在服务器线程上执行。

std::vector<uint8_t> rivBytes = readFile("hero.riv");

FileHandle file = queue->loadFile(std::move(rivBytes));
ArtboardHandle artboard = queue->instantiateDefaultArtboard(file);
StateMachineHandle sm   = queue->instantiateDefaultStateMachine(artboard);

这些句柄可以立即使用，即使加载尚未实际发生 —— 后续针对这些句柄入队的命令会按顺序在服务器上执行。

推进和绘制​

// App thread:
queue->advanceStateMachine(sm, /* dt = */ 1.f / 60.f);

绘制的处理方式不同 —— 你需要注册一个绘制回调，该回调会在队列要求服务器执行时运行在服务器线程上。模式是：创建一个绘制键，附加一个回调，然后告诉服务器运行该键。

关于完整的绘制回调 API，请参阅 CommandQueue::drawCallback 和 runDraw 方法（位于 command_queue.hpp）；规范示例是 rive monorepo 中的 command-queue D3D11 示例（packages/sample_win32_d3d11_cq/）。

异步结果：监听器​

由于命令是异步运行的，结果会通过监听器回调返回。每种句柄类型都有一个对应的监听器，其中包含 on… 方法：

class MyFileListener : public CommandQueue::FileListener
{
public:
    void onFileLoaded(const FileHandle, uint64_t requestId) override
    {
        // Safe to instantiate artboards now, etc.
    }
};

MyFileListener listener;
listener.attach(queue, file);   // register against this handle

可用的监听器包括：

  • FileListener — onFileLoaded、onFileDeleted、onArtboardsListed、onViewModelsListed，等等。
  • ArtboardListener — onArtboardInstanced、onArtboardError、onArtboardDeleted。
  • StateMachineListener — onStateMachineInstanced、onStateMachineSettled（会在导致状态机稳定的请求上调用），等等。
  • ViewModelInstanceListener、RenderImageListener、FontListener、AudioSourceListener — 用于其他资源类型。

requestId 可让你将回调与特定命令关联起来。向接受 requestId 的队列方法传入非零值（例如 deleteFile(handle, requestId)），监听器就会收到相同的 ID。

指针事件​

指针事件也通过队列传递。CommandQueue::PointerEvent 携带屏幕空间位置；服务器会使用状态机最近一次的变换将其转换为 artboard 空间：

CommandQueue::PointerEvent ev;
ev.position = { mouseX, mouseY };
ev.kind = CommandQueue::PointerEvent::Kind::move;
queue->queuePointerEvent(sm, ev);

清理​

应用线程通知服务器停止：

queue->disconnect();

如果服务器正在运行 serveUntilDisconnect()，当 disconnect 命令到达时该调用会返回。之后，你需要自行负责 join 服务器线程。

资源句柄可以通过显式入队删除命令来清理（或让服务器析构函数回收）：

queue->deleteStateMachine(sm);
queue->deleteArtboard(artboard);
queue->deleteFile(file);

何时改用直接 API​

当满足以下情况时，其他页面中介绍的直接 File / Artboard / StateMachineInstance API 更简单：

  • 你的应用已经从渲染线程驱动 Rive。
  • 你不需要跨线程的基于句柄的标识。
  • 你想要同步返回值，而不是监听器回调。

CommandQueue 是为多线程场景而存在的 —— 对于引擎、渲染服务器以及拥有专用 GPU 线程的应用来说，它是合适的工具。
